zybo 基板寸法

zyboを購入した。

のは良いが、裏面がむき出しなので、電源を入れたままスチールラックの上にうっかりおいた日にはショートして壊してしまう可能性がある。

裏面にアクリルの板を取り付ける。



Digilentのサイトを見ても寸法が書いていないので

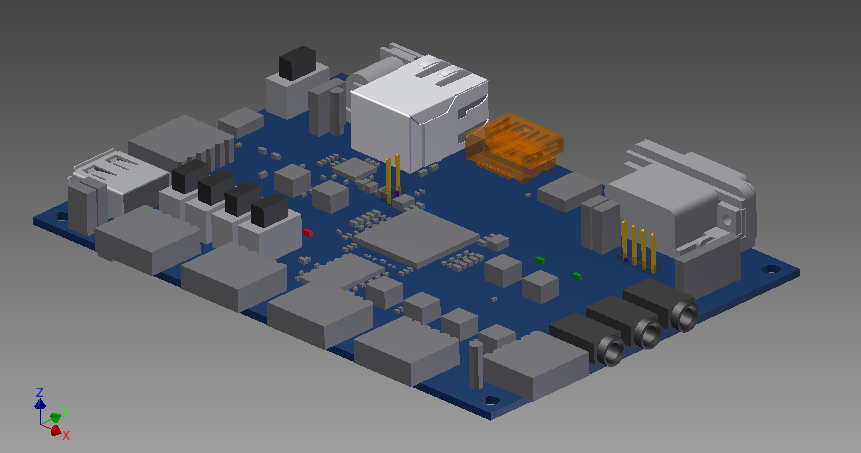

適当なところから3Dモデルをダウンロードし、適当な3DCADで開いた。

f:id:katakanan:20170413224105p:plain(なんだかHDMIのモデルがおかしい)

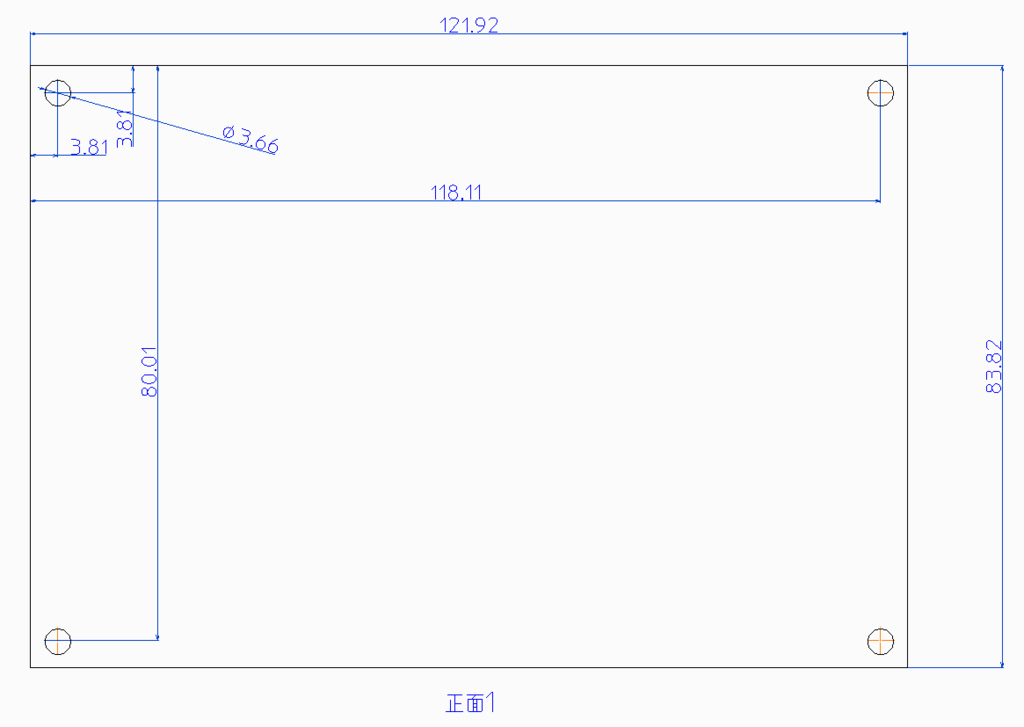

これから作った図面

f:id:katakanan:20170413225638p:plain

単位はmm



寸法が微妙だなとおもったらコレinchだ

121.92 mm = 8.4 inches

83.82 mm = 3.3 inches

3.81 mm = 0.15 inches = 150 mil

80.01mm = 3.15 inch

118.11mm = 4.65 inch

あとは適当なホームセンターでレーザー加工を頼んで

終了



だが、Zyboにもとからついている足のネジ穴にM3のネジが入らない。

おそらくインチネジだからだと思われる(?)。

ヤード・ポンド法やめてメートル法に統一してほしい。
