KiCAD 5 パッド 一括 変更

KiCAD 4から5へ移行するためにいろいろいじっていたら
ちょっとした機能を見つけた。

QFPやBGAでパッドがたくさんあるときとりあえず
パッドを大量に置くが、それらのサイズを一気に変更するのは
大変だった。
とくにある選択したパッドだけを変更したいときなどは4,0にそれをする方法はなかった気がする。

f:id:katakanan:20190120231832p:plain

100個の特定パッドをB1のサイズからA1のサイズにしたい。

1つのパッドを編集する。

この場合A1だけを小さいサイズに変更した。

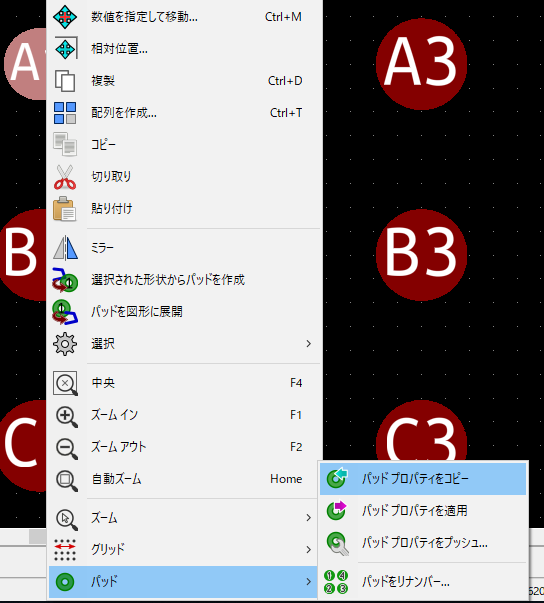

パッドプロパティのコピー

右クリック下の「パッドプロパティのコピー」を行う。
f:id:katakanan:20190120232050p:plain

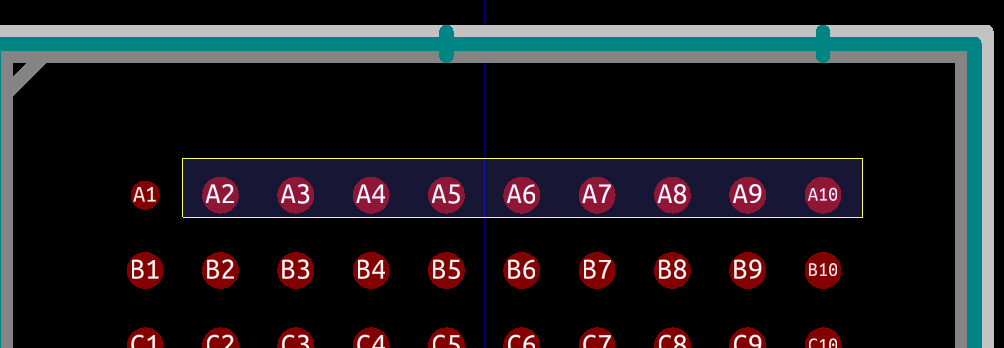

変更したいパッドを選択する

f:id:katakanan:20190120232143p:plain

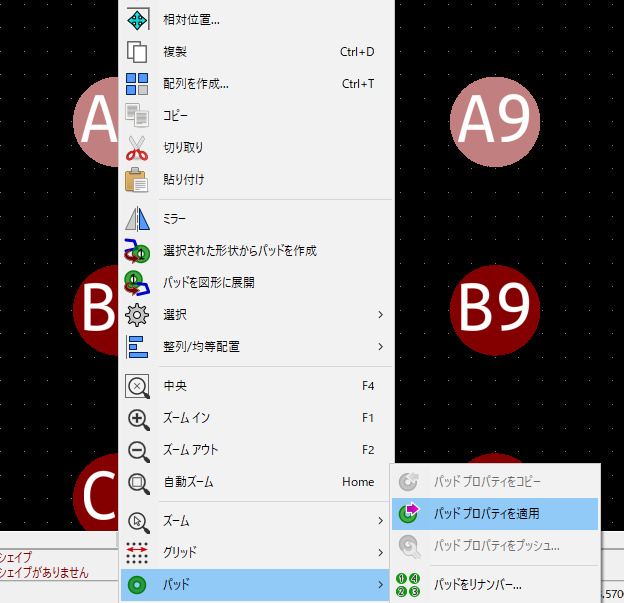

パッドプロパティの適用

f:id:katakanan:20190120232209p:plain

一瞬で終わった。
