Tang Primer Getting Started

時々Verilogを書きたくなることがある。
XilinxだとVivadoのインストールサイズを見るだけで、やる気が失せるので、
最近流行っている中国のFPGAをいじることにした。安いし。

入手

Sipeed Lichee Tang Nanoミニマリストライン FPGA 開発ボードブレッドボード

Sipeed

Sipeed TANG PriMER FPGA Development Board - Seeed Studio
SeedStudio本家が圧倒的に安いが、送料を考慮すると、+20ドルとかだった気がするので、他の物も購入するついでなどが良いと思う。
これとか面白い。(技適がついていないので注意)
JPのほうは高い。
Sipeed TANG PriMER FPGA開発ボード - Seeed Studio

次点で秋月。
ＳｉｐｅｅｄＴａｎｇＰｒｉＭＥＲＦＰＧＡＤｅｖ．Ｂｏａｒｄ: マイコン関連秋月電子通商-電子部品・ネット通販
スイッチサイエンスでも売っていた。
Sipeed Tang Primer - スイッチサイエンス

スペック

秋月の引用
https://akizukidenshi.com/catalog/g/gM-14786/

■主な仕様
・FPGA：EG4S20BG256
・ロジックユニット：20K (LUT4/LUT5 ハイブリッドアーキテクチャ)
・SRAM：約130KB
・SDRAM：64Mb
・フラッシュ：8Mb
・電源：5V(microUSB)、または3.3~5V
・消費電流：約50mA(無負荷時)
・基板寸法：56.0mm×25.4mm

XilinxのSpartan7 XC7S15がロジックセル 12.8K(6in LUT)でIOはいろいろだし、たぶん速い？が、こちらは安い

開発環境

これだけ日本の多くのところで販売されているのだから開発環境ソフトウェアが危ないということはないと思う。
Requirements :: Documentation for Tang Primer

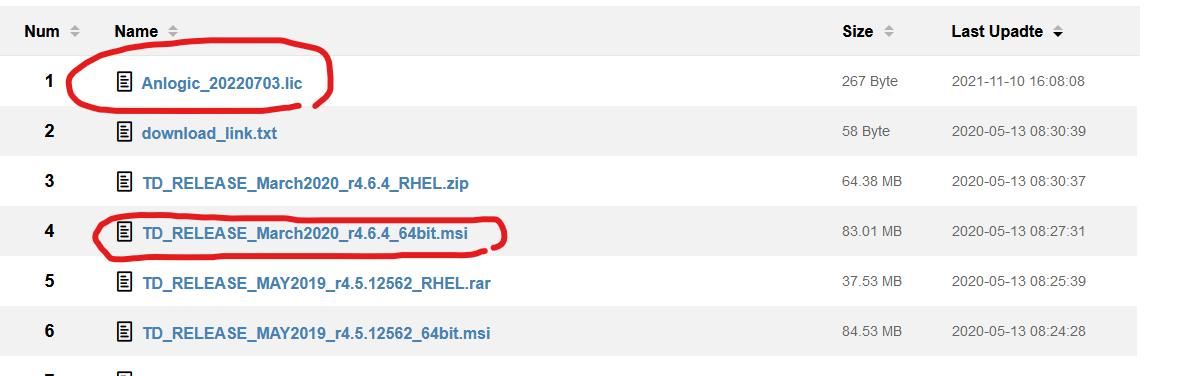

f:id:katakanan:20220122114452p:plain

ソフトウェアをインストールしたら
licファイルをインストールdirの TD4.6.4\license にAnlogic.licにリネームして入れておく。
例：C:\Anlogic\TD4.6.4\license\Anlogic.lic

接続

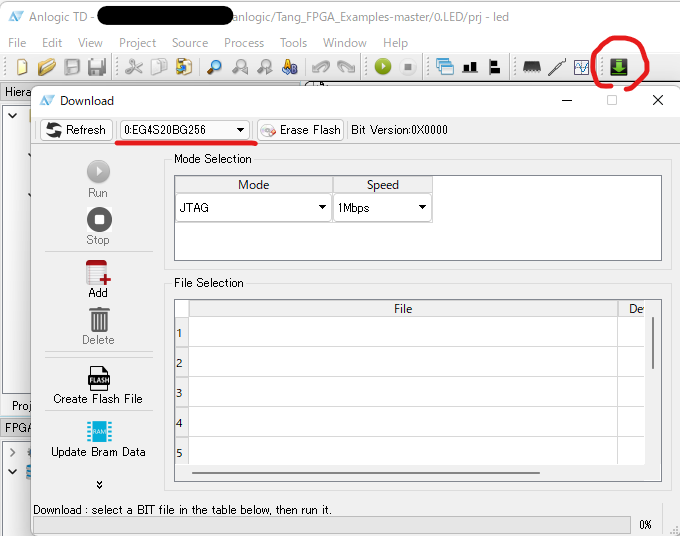

IDEを開いて、Download画面で、デバイス名が表示されていればOK
f:id:katakanan:20220122115410p:plain

サンプルプロジェクト

GitHub - Lichee-Pi/Tang_FPGA_Examples: LicheeTang FPGA Examples
の
Tang_FPGA_Examples-master\0.LED\prj\led.al
を開く。

ビルド & 書き込み

f:id:katakanan:20220122115636p:plain

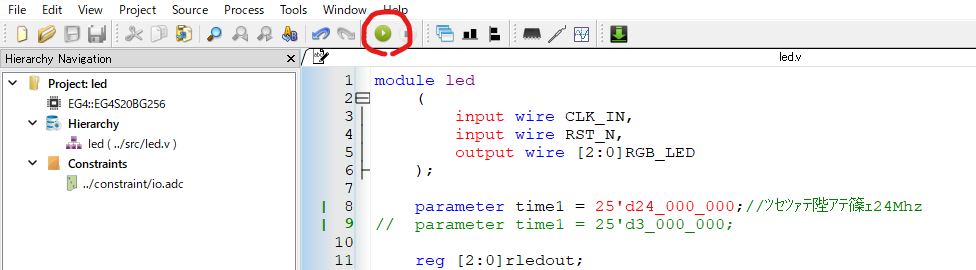

IDE上のRunでビルド。

f:id:katakanan:20220122115804p:plain

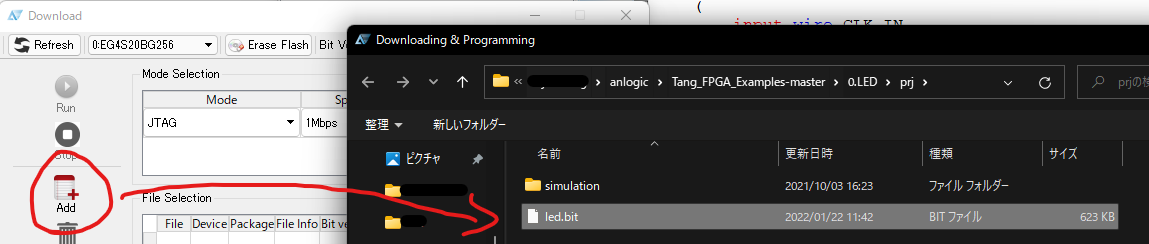

Download画面上でAddボタンからbitファイルを追加して、
Runボタンで書き込み。

おまけ

module led
	(
		input wire CLK_IN,
		input wire RST_N,
		output wire [2:0]RGB_LED
	);

//	parameter time1 = 25'd24_000_000;//ﾂｾﾂｧﾃ陛ｱﾃ篠ｪ24Mhz
	parameter time1 = 25'd3_000_000;

	reg [2:0]rledout;
	reg [24:0] count;
	reg [1:0]shift_cnt;

.......
