Ubuntu headless server + anydesk access

ストレージサーバーを建てたかった。
しかしHDDを追加するのはもう嫌なので
PCI bifurcation機能を備えたマザーボードでM.2 SSDを将来的にたくさん追加できるようにすることにした。

PCI bifurcation

各社MBの中でも対応していたりしなかったり、
製品マニュアルにも記述がなかったりなど難しい。

ASUSだけはこのように一覧にして公開してくれているので
自動的にASUSからマザーボードを選択することとなった。
[マザーボード] Hyper M.2 X16 CARDとPCIe bifurcation（PCIe分岐）の対応 | サポート公式 | ASUS 日本

この中でIntel かAMDかという選択をするとき、
Intelの普通のチップセットでは「x16 → x8 + x8」に分割するまでしかできない。
(X299などは可能だがCPUが最新世代ではない)

PCIe x16に最大数のM.2 SSDを載せるには
「x16 → x4 + x4 + x4 + x4」と分割できるマザーボードである必要があり
それはこの表の中ではAMDのマザーボードでしかない。

(ASUS以外のIntel マザーボードならあるかもしれないが、調べていない)

またM.2 SSDを複数乗せる拡張ボードは
ASUS公式では

ASUS PCIE 3.0 M.2 ドライブ拡張カード HYPER M.2 X16 CARD V2

ASUS

Amazon

こちらはPCI Express 3.0 での動作となる

一方で、ASrockの拡張カードでは

ASRock M.2 SSD 増設ボード Hyper Quad M.2 Card

ASRock

Amazon

PCIe Express 4.0の動作ができる。
ASRock > HYPER QUAD M.2 CARD

パーツ構成

以上のことを踏まえて、Ubuntuのサーバー構成は以下のようになった。

CPU	Ryzen5 7600X
マザーボード	ROG CROSSHAIR X670E GENE
CPUファン	NH-U12A
メモリ	KF552C36BBEK2-32
SSD	SSD-CK1.0N3G2
電源	750Wのフルモジュラー電源
ケース	JONSBO D31 STD SCREEN Black

AMD Ryzen 5 7600X Box coolerなし 6コア12スレッド / 4.7GHz(Boost5.3GHz) 105W 100-100000593WOF 三年保証 [並行輸入品]

Amazon

ASUS AMD Ryzen 7000 シリーズ X670E AM5 対応マザーボード MicroATX ROG CROSSHAIR X670E GENE/国内正規代理店品

ASUS

Amazon

Noctua NH-U12A, NF-A12x25 PWM 搭載高性能静音プレミアム CPUクーラー (120mm, ブラウン)

Noctua

Amazon

キングストンテクノロジー Kingston FURY デスクトップPC用メモリ DDR5 AM5 AMD EXPO認定 5200MT/秒 16GB×2枚 Kingston FURY Beast ビースト AM5 CL36 KF552C36BBEK2-32 製品寿命期間保証

キングストンテクノロジー

Amazon

キオクシア KIOXIA 内蔵 SSD 1TB NVMe M.2 Type 2280 PCIe Gen 3.0×4 国産BiCS FLASH搭載 5年保証 EXCERIA G2 SSD-CK1.0N3G2/N 【国内正規代理店品】

キオクシア(KIOXIA)

Amazon

マザーボードにHDMI出力はなく、USB-Cの Alt mode を使用して出力するため、USB-C - HDMI変換などが必要

Anker PowerExpand+ USB-C & HDMI 変換アダプタ【4K (60Hz) 対応】 Macbook Pro / MacBook Air / iPad Pro / Chromebook / Pixel / XPS / Galaxy 他対応

Anker

Amazon

ケースは液晶パネルが付属していればサーバー管理に便利かと思った。
https://www.jonsbo.com/en/products/D31.html

UEFI setup + OSインストール

マザーボードのUEFI設定で、「PCI分岐」というものを有効にする必要がある
Ubuntuをとりあえず入れた

その後Asrockの拡張カードとM2SSDを搭載すると以下のように認識された
「x16 → x4(A) + x4(B) + x4(C) + x4(D)」
と分割されているはずで(A)と(B)にM2SSDを刺している状態。

これがもし
「x16 → x8 + x8」のマザーボードだと
(B)と(D)に刺したM2SSDは認識されない。
((A)(C)に刺すのが正しく、最大２枚しか搭載できない)

Anydeskで無人アクセスするには

Ubuntuを自動ログインにする
Anydeskの無人ログイン＋パスワードを有効にする
ホワイトリスト方式にする

headless構成にする

AnydeskはLinux+headlessで使う場合、画面がないとアクセスできなくなるので、
xserver-xorg-video-dummyを入れる

使いたい解像度を示しておくが、

/usr/share/X11/xorg.conf.d/80-dummy.conf

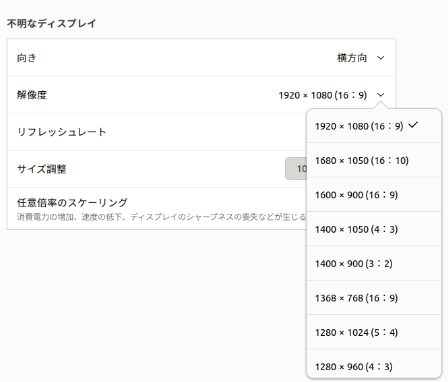

4KはできるのかためしたがVideoRamの数値が間違っているのかAnydeskが対応していないのか
FullHDまでしかできなかった

Section "Device"
  Identifier "Card0"
  Driver "dummy"
  VideoRam 256000
EndSection

Section "Monitor"
  Identifier "Monitor0"
  HorizSync 28.0-80.0
  VertRefresh 48.0-75.0
  # https://arachnoid.com/modelines/
  # 1920x1080 @ 60.00 Hz (GTF) hsync: 67.08 kHz; pclk: 172.80 MHz
  # Modeline "1920x1080" 172.80 1920 2040 2248 2576 1080 1081 1084 1118 -HSync +Vsync
  Modeline "1920x1080"  173.00  1920 2048 2248 2576  1080 1083 1088 1120 -hsync +vsync
  Modeline "3840x2160"  712.75  3840 4160 4576 5312  2160 2163 2168 2237 -hsync +vsync
EndSection

Section "Screen"
  DefaultDepth 24
  Identifier "Screen0"
  Device "Card0"
  Monitor "Monitor0"
  SubSection "Display"
    Depth 24
    Modes "1920x1080" "3840x2160"
  EndSubSection
EndSection
