歯車の検討準備

歯車を購入するにあたって、機械要素部品としての基本的な知識を調べた。
小原歯車工業(株):歯車技術資料 歯車の歯形及び寸法

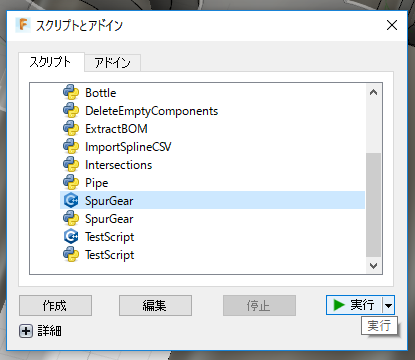

Fusion 360のアドインに
平歯車を作るものがあり
f:id:katakanan:20170827120933p:plain

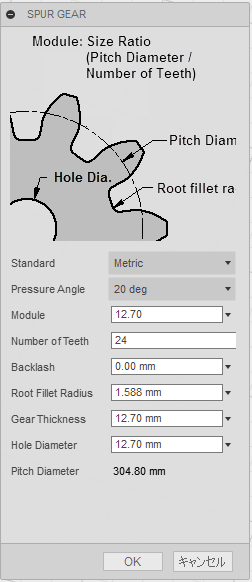

これに必要な最低限のもの
f:id:katakanan:20170827120650p:plain

Standard

寸法
mm単位 or inch単位

Pressure Angle

圧力角
20度が一般的(買う歯車に合わせる)

Module

ピッチ円直径をd
ギアの歯数をnとすると

歯の感覚(ピッチp)は

p = \frac{d\times\pi}{n}

両辺を\piで割ると

\frac{p}{\pi} = \frac{d}{n}

これがモジュール

Number of Teeth

歯数

Backlash

バックラッシュ/バックラッシ

Root Fillet Radius

歯底すみ肉部曲率半径

Hole Diameter

軸穴直径
